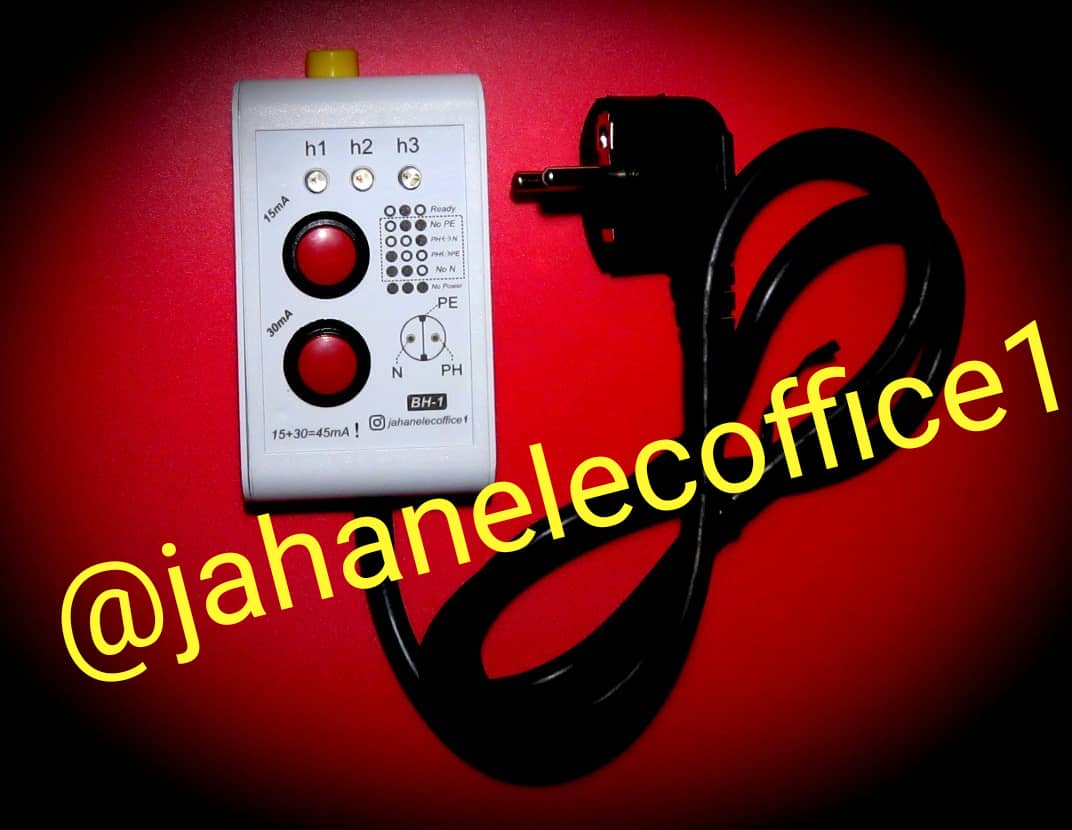

تستر سیم بندی پریز ارتدار به همراه تستر کلید جریان نشتی
هشدار: مانند بسیاری از وسایل اندازه گیری برقی لطفا هرگز با دست مرطوب با این تستر کار نکنید!
– دوشاخه ارتدار، بصورتی که سیم به سمت بالا باشد به پریز ارتدار متصل شود.
– اگر برق رسانی بر قرار باشد،چراغ های ،h1,h2,h3 بگونه ای روشن خواهند شد که هر کدام طبق جدول حک شده روی دستگاه معنی خود را دارند.
– دایره سفید یعنی چراغ روشن، دایره سیاه یعنی چراغ خاموش!
– توجه
براساس ضوابط استاندارد یک پریز، می بایست سوکت سمت چپ نول و سوکت سمت راست فاز باشد!
– انواع خطا ها
۱- قطع ارت ( فقط چراغ h1 روشن میشود یعنی سیم ارت پریز قطع است)
۲- فاز و نول جابجا هستند ( چراغ های h1 و h2 روش میشوند)
( در این حالت اگر دوشاخه برعکس شود، موقتا مشکل برای تست حل میشود)
۳- فاز و ارت جابجا شده اند که بسیار خطرناک است.( در این حالت چراغ های h2 و h3 روشن میشوند)
۴- نول قطع است(فقط چراغ h3 روشن میشود)
خطاهای بالا باید توسط تکنسین برقکار رفع شوند.
حالت آماده جهت تست
اگر چراغ های h1وh3 روشن بود یعنی از نظر ضوابط فاز و نول پریز درست هستند و میتوان کلید نشتی جریان را تست کرد.
این تستر سه جریان ۱۵، ۳۰ و ۴۵ میلی آمپر را تزریق میکند.
اگر شستی بالا یعنی ۱۵ میلی آمپر فشرده شود، اصولا کلید جریان نشتی نباید قطع کند چون این کلید ها بصورت ثابت برای قطع در ۳۰ میلی آمپر تنظیم هستند. اما اگر قطع کرد یعنی یا در مسیر نشتی ناخواسته ای وجود دارد و یا کلید حساسیت اضافی دارد.
اگر شستی پائینی یعنی ۳۰ میلی آمپری فشرده شود اصولا کلید نشتی جریان باید قطع کند. اگر قطع نکرد هر دو شستی بالا و پائین را باهم باید فشار داد . در این حالت ۴۵ میلی آمپر نشتی عبور می کند و کلید نشتی جریان حتما باید عمل کند.
اگر عمل قطع را انجام نداد،اما کلید روی خود کلید نشتی جریان که جهت تست وجود دارد باعث قطع شد، سیم کشی اشکال دارد و سیم نول و ارت به یکدیگر وصل و یا جابجا شده اند!!!!
